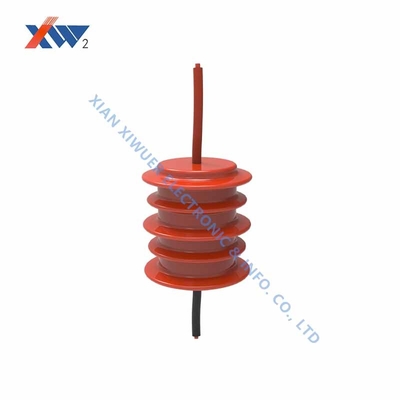

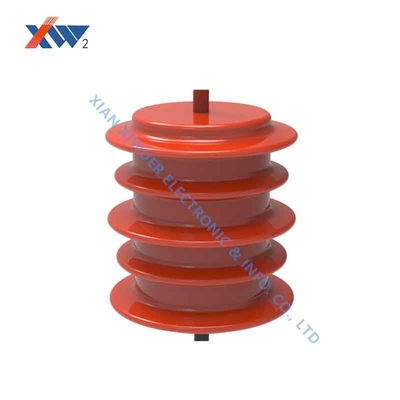

Детектора напряжения тока OEM 12KV трансформатор автомата защити цепи емкостного измеряя

Трансформатор последовательности участка OEM/ODM 10KV/12KV измеряя используемый в шкафах решетки кольца, автоматах защити цепи

Введение

Емкостный трансформатор измерять и предохранения от напряжения тока электронный трансформатор конструированный согласно принципу емкости разделяя напряжение тока, которое широко использовано в комплексных оборудованиях как переключатели на столбцах 12KV, шкафах решетки кольца, автоматах защити цепи, etc., который нужно использовать как функция измерения напряжения тока последовательности участка.

Электрические параметры

• Точность коэффициента напряжения тока 8~12KV врем-меняя: 3P;

• Оценка коэффициента напряжения тока последовательности участка: 10/√3 KV /3.25/ √3 V

• Точность коэффициента напряжения тока 8~12KV врем-меняя: 0,5;

• Экологический выдержите температуру: -40 °C | °C +70;

• Расклассифицированная частота: 50HZ;

• Номинальная нагрузка: 5.1MΏ;

• Напряжение тока расклассифицированное системой: 10KV/12KV;

• Частично разрядка: 5PC

• Выдержите напряжение тока: AC 42KV на 2 минуты;

• Удар молнии: 75KV 15 раз каждое;

• Частота силы: 48KV/1min

Электрические принципы

1. Эта серия продуктов основана на принципе емкостного разделения напряжения тока. Группа в составе конденсаторы имплантирована в каждом трансформаторе в то же время, и трансформатор использован для измерять;
2. Совместите 3 трансформатора совместно как трехфазная измеряя функция;
3. Как показано в принципиальной схеме продукта, Ua, Ub, Uc трехфазное измерение, конденсатор низшего напряжения был построен в трансформаторе, и выход внешнего сигнала можно сразу соединиться (провод защищаемый 2-ядром, одно ядр заземляет, и другое сигнал. выход)

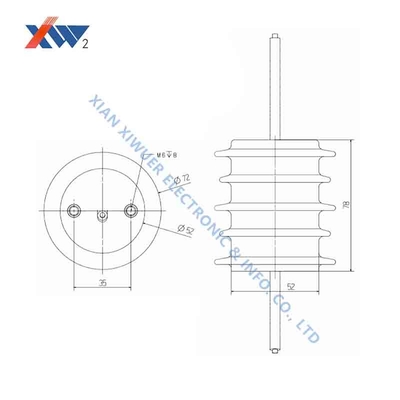

1. Диаметр: 78mm; Высота: 120mm;
2. Высоковольтная сторона входного сигнала: винт M8*8mm;
3. Сторона выхода низшего напряжения: 1 заземляя и 2 фиксируя винта: M10*12.5mm; Нул винтов сигнала последовательности и последовательности участка: M6*6mm; 4, полинянная глубина: 8.5mm
