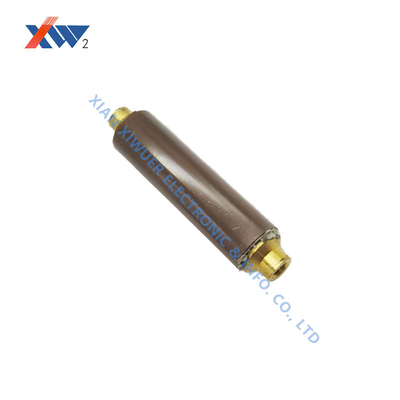

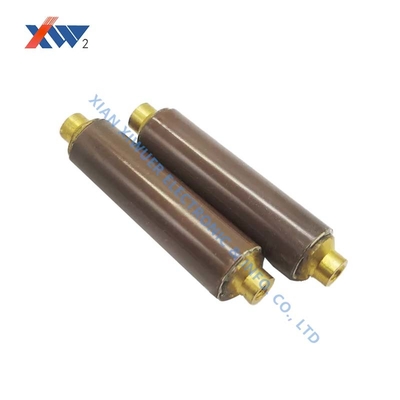

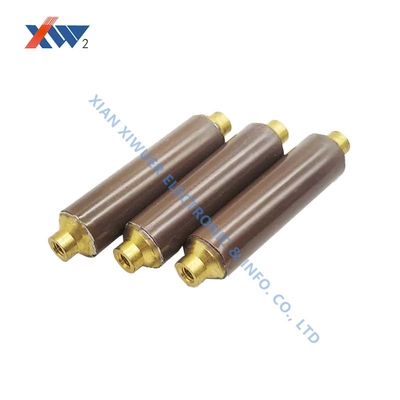

24 кВ 15 пФ высоковольтный керамический конденсатор Стержень для выдерживания напряжения в изоляционном масле 70 кВАК/5 мин
Свяжитесь я бесплатно образцы и талоны.
whatsapp:0086 18588475571
Вичат: 0086 18588475571
Skype: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Номинальное напряжение | 24кВ переменного тока | Номинальная емкость ((pF) | 15 |
|---|---|---|---|
| Номинальный диапазон емкостиПробная частота1 кГц+20% испытательного напряжения | 1V+0.2V:13~17 | Выдерживаемое напряжение (в изоляционном масле) | 70kVAc/5min |
| Частично разрядка | 26.4кВАК≤10pC | Импульс молнии кВ 1.2/5μs | 125 |
| Выделить | Изолирующее масло высоковольтный конденсатор,Керамический конденсатор высокого напряжения 24 кВ,Керамический конденсатор высокого напряжения 15pF |
||
Характер продукции
Керамический высоковольтный конденсаторный стержень 24 кВ 15 пФ
Основные характеристики
- Номинальное напряжение: 24 кВ переменного тока
- Номинальная емкость: 15 пФ
- Диапазон емкости: 13~17 пФ (Частота испытаний: 1 кГц, Испытательное напряжение: 1 В±0,2 В)
- Выдерживаемое напряжение (в изоляционном масле): 70 кВ переменного тока/5 мин
- Частичный разряд: ≤10пКл при 26,4 кВ переменного тока
- Импульс молнии (1,2/5μs): 125 кВ
Области применения
Разработанный для устройств индикации наличия напряжения в системах электроснабжения 10 кВ-40,5 кВ, этот высоковольтный керамический конденсатор обеспечивает индикацию рабочего состояния в реальном времени для:
- Высоковольтных проводников
- Выключателей (SF6 и вакуумных типов)
- Ограничителей перенапряжения
- Измерительных трансформаторов
Типичные параметры включают диапазоны емкости от 10 пФ до 230 пФ (например, 90 пФ при 24 кВ), с выдерживаемыми напряжениями 68 кВ (промышленная частота) и 125 кВ (импульс молнии).
Инструкции по установке и использованию
Частичный разряд: ≤5пКл при 1,1-кратном номинальном напряжении (если не указано иное)
Соответствует стандартам:
- DL/T538-2006 (Устройство индикации наличия высокого напряжения)
- JBT10305-2001 (Технические условия для изоляторов столбовых из органического материала в высоковольтном оборудовании 3,6 кВ-40,5 кВ)
Особые указания: Размеры могут быть изменены по желанию заказчика. Защищайте от повреждений, влаги и загрязнений. Для установок ниже 100 метров или в высокогорных районах, пожалуйста, укажите в примечаниях к заказу.
