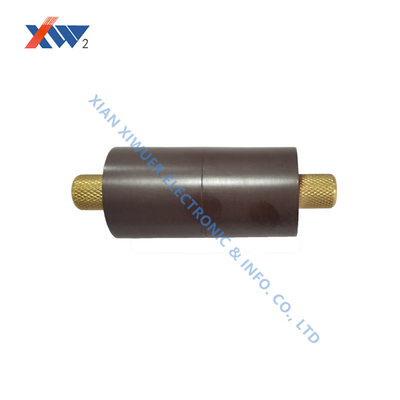

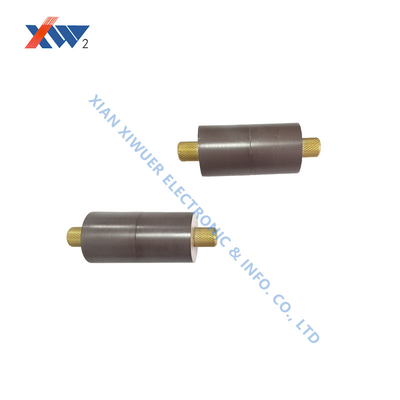

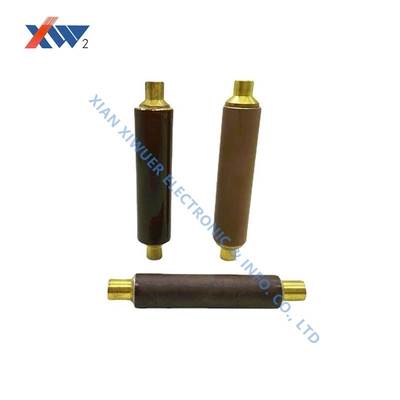

Керамический стержень высоковольтного конденсатора 24 кВ с номинальной емкостью 80 пФ
Свяжитесь я бесплатно образцы и талоны.
whatsapp:0086 18588475571
Вичат: 0086 18588475571
Skype: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Номинальное напряжение | 24 кВ 80 пФ | Номинальная емкость ((pF) | 80пФ |
|---|---|---|---|
| Диапазон номинальной ёмкостиЧастота тестирования 1 кГц +20%Тестовое напряжение 1 В +0,2 В | 70~90 | Выдерживаемое напряжение (в изоляционном масле) | 70kVAc/5min |
| Частично разрядка | 26.4кВАК≤10pC | Импульс молнии кВ 1.2/5μs | 125 |
| Выделить | 24 кВ керамический конденсаторный стержень,80pF ceramic capacitor core rod,Стержень высоковольтного керамического конденсатора |
||
Вы можете отметить нужные вам продукты и связаться с нами на доске объявлений.
Характер продукции
Керамический конденсатор высокого напряжения
Технические спецификации
| Атрибут | Стоимость |
|---|---|
| Номинальное напряжение | 24 кВ 80pF |
| Номинальная пропускная способность (pF) | 80pF |
| Номинальный диапазон емкости Частота испытания: 1 кГц ± 20% Испытательное напряжение: 1V ± 0,2V |
70 ~ 90 |
| Выдерживать напряжение (в изоляционном масле) | 70 кВАК/5 мин. |
| Частичное освобождение | 26.4кВАК ≤ 10pC |
| Молниеносный импульс kV 1,2/5μs | 125 |
Ключевые особенности
- Номинальное напряжение: 24 кВАК
- Номинальная емкость: 80 pF
- Диапазон емкости: 70 ~ 90 pF при частоте испытания 1 kHz
- Выдерживать напряжение: 70 кВАК в течение 5 минут в изоляционном масле
- Частичный разряд: ≤ 10pC при 26,4 кВА
- Молниеносный импульс: 125 кВ (1.2/5μs)
Области применения
Вакуумный выключатель (ядро выключателя):Металлизированные керамические стержни (на основе алюминия) изготавливают вакуумные полости прерывателя, обеспечивая герметичность и электрическую изоляцию для прерывания высоковольтного тока.Применения включают выключатели горных схем и системы защиты генераторов.
Дисплейное устройство:Используется в системах питания 10 кВ-40,5 кВ для обеспечения в режиме реального времени указания состояния высоковольтных проводников, выключателей (SF6 и вакуумных типов), молниеуставителей или трансформаторов приборов,обеспечение безопасности операторов.
Типичные параметры: емкость колеблется от 10pF-230pF (например, 90pF при 24 кВ), с выдерживающим напряжением 68 кВ (частота питания) и 125 кВ (молниеносный импульс).
Инструкция по применению
Частичный разряд не должен превышать 5pC при напряжении в 1,1 раза превышающем номинальное напряжение, если не указано иное. Соответствует стандарту DL/T538-2006 (Устройство для указания наличия высокого напряжения).
Размеры можно настроить по требованиям заказчика.
Соответствует стандарту JB/T10305-2001 (Технические условия для изолятора из органического материала в высоковольтных оборудованиях 3,6 кВ - 40,5 кВ).Для установок ниже 100 метров или в районах большой высоты, пожалуйста, уточните в примечаниях к порядку.
