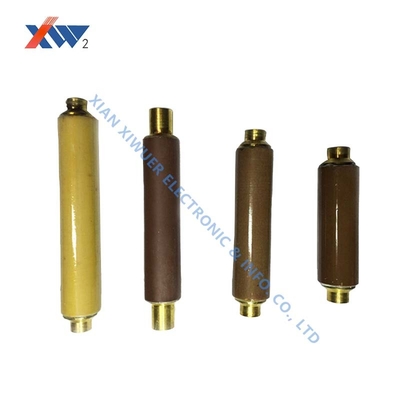

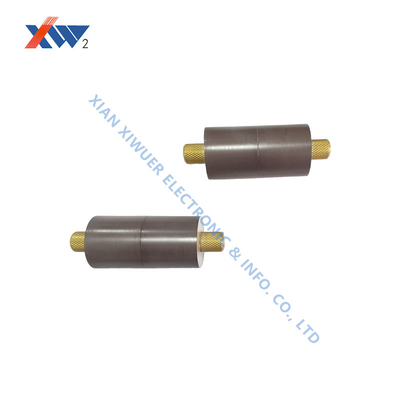

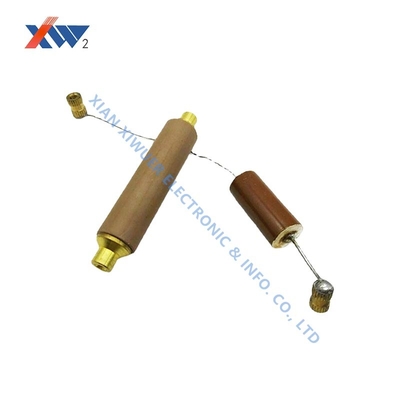

Высоковольтный керамический конденсаторный стержень с частичным разрядом 26,4 кВ и выдерживаемым напряжением 70 кВ переменного тока/5 мин в изоляционном масле
Свяжитесь я бесплатно образцы и талоны.
whatsapp:0086 18588475571
Вичат: 0086 18588475571
Skype: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Номинальное напряжение | 24KV | Номинальная емкость ((pF) | 150 |
|---|---|---|---|
| Номинальный диапазон емкостиПробная частота1kHz+20%Пробная напряженность1V+0,2V | 125~180 | Выдерживаемое напряжение (в изоляционном масле) | 70kVAc/5min |
| Частично разрядка | 26.4 кВАК≤5pC | Импульс молнии кВ 1.2/5μs | 125 |
| Выделить | Керамический конденсатор 70 кВ переменного тока/5 мин,Керамический конденсатор в изоляционном масле,Керамический конденсатор с частичным разрядом 26 |
||
Характер продукции
Керамический конденсатор высокого напряжения
Технические спецификации
| Атрибут | Стоимость |
|---|---|
| Номинальное напряжение | 24 кВ 150 пФ |
| Номинальная пропускная способность (pF) | 150 |
| Номинальный диапазон емкости (Фреквенция испытания: 1 кГц±20%, испытательное напряжение: 1В±0,2В) |
125 ~ 180 |
| Выдерживать напряжение (в изоляционном масле) | 70 кВАК/5 мин. |
| Частичное освобождение | 260,4 кВАК ≤ 5pC |
| Молниеносный импульс kV 1,2/5μs | 125 |
Ключевые особенности
- Номинальное напряжение: 24 кВАК
- Номинальная емкость: 150 пФ
- Диапазон емкости: 125~180pF (при 1kHz±20%, 1V±0.2V)
- Выдерживать напряжение: 70 кВАК в течение 5 минут в изоляционном масле
- Частичный разряд: ≤ 5pC при 26,4 кВт
- Молниеносный импульс: 125 кВ (1.2/5μs)
Области применения
Вакуумный выключатель (ядро выключателя):Металлизированные керамические стержни (на основе алюминия) используются для изготовления вакуумных полостей прерывателей, обеспечивающих герметичное уплотнение и электрическую изоляцию для прерывания высоковольтного тока.Применения включают выключатели горных схем и системы защиты генераторов.
Дисплейное устройство:Используется в энергосистемах 10 кВ-40,5 кВ для обеспечения в режиме реального времени указания состояния высоковольтных проводников, выключателей (SF6 и вакуумных типов), молниеупорных устройств и инструментальных трансформаторов,обеспечение безопасности операторов.
Типичные параметры:Конденсация колеблется от 10pF-230pF (например, 90pF при 24 кВ), с выдерживающим напряжением 68 кВ (частота питания) и 125 кВ (молниеносный импульс).
Инструкция по применению
- Частичный разряд не должен превышать 5pC при 1,1 разном номинальном напряжении, если не указано иное.
- Соответствует стандарту DL/T538-2006 (Устройство для указания наличия высокого напряжения)
- Размеры на заказ
- Особая осторожность необходима для предотвращения повреждения, влаги и загрязнения
- Соответствует стандарту JB/T10305-2001 (Технические условия для изолятора из органического материала в высоковольтном оборудовании напряжением от 3,6 кВ до 40,5 кВ)
Для установок на высоте менее 100 метров или в районах на большой высоте укажите в примечаниях к заказу.
