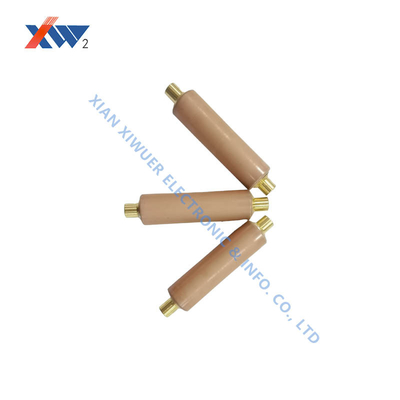

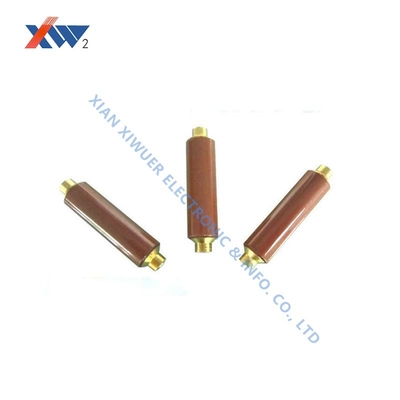

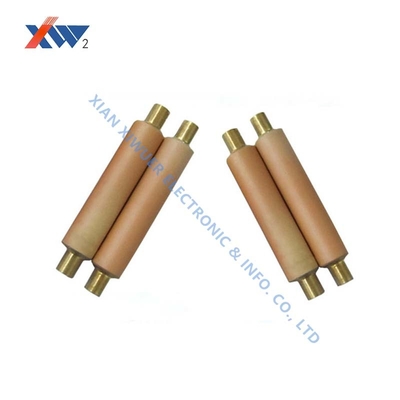

Керамический стержень конденсатора высокого напряжения 40,5 кВ 10 пФ, выдерживаемое напряжение 115 кВ переменного тока/5 мин, импульс молнии кВ 1,2/5 мкс 185
Свяжитесь я бесплатно образцы и талоны.
whatsapp:0086 18588475571
Вичат: 0086 18588475571
Skype: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Номинальное напряжение | 40.5kV | Номинальная емкость ((pF) | 10 |
|---|---|---|---|
| Номинальный диапазон емкостиПробная частота1kHz+20%Пробная напряженность1V+0,2V | 8.5 ~ 11.5 | Выдерживаемое напряжение (в изоляционном масле) | 115kVAc/5min |
| Частично разрядка | 44,5 кВ переменного тока≤5 пКл | Импульс молнии кВ 1.2/5μs | 185 |
| Выделить | Керамический стержень конденсатора 10 пФ,Керамический стержень конденсатора 115 кВ переменного тока,Керамический стержень конденсатора |
||
Характер продукции
Керамический конденсатор высокого напряжения
Технические спецификации
| Атрибут | Стоимость |
|---|---|
| Номинальное напряжение | 40.5 кВ |
| Номинальная пропускная способность (pF) | 10 |
| Номинальный диапазон емкости (частота испытания: 1kHz±20%, испытательное напряжение: 1V±0,2V) | 8.5 ~ 11.5 |
| Выдерживать напряжение (в изоляционном масле) | 115 кВАК/5 мин |
| Частичное освобождение | 44.5 кВАК ≤5pC |
| Молниеносный импульс kV 1,2/5μs | 185 |
Ключевые особенности
- Номинальное напряжение: 40,5 кВАК
- Номинальная емкость: 10pF
- Диапазон емкости: 8,5 ~ 11,5 пФ
- Выдерживать напряжение: 115 кВАК/5 мин в изоляционном масле
- Частичный разряд: ≤ 5pC при 44,5 кВАК
- Молниеносный импульс: 185 кВ (1.2/5μs)
Области применения
Вакуумный выключатель (ядро выключателя)
Металлизированные керамические стержни (на основе алюминия) изготавливают вакуумные полости прерывателя, обеспечивая герметичность и электрическую изоляцию для прерывания высоковольтного тока.Применения включают выключатели горных схем и системы защиты генераторов.
Устройство живого отображения
Используется в энергосистемах 10 кВ-40,5 кВ для обеспечения в режиме реального времени указания состояния высоковольтных проводников, выключателей (SF6 и вакуумных типов), молниеупорных устройств и инструментальных трансформаторов,обеспечение безопасности операторов.
Типичные параметры: емкость в диапазоне 10pF-230pF (например, 90pF при 24 кВ), с выдерживающим напряжением 68 кВ (частота питания) и 125 кВ (молниеносный импульс).
Применение в суровой среде
Высокотемпературное промышленное оборудование: поддерживает и изолирует электрические печи и обогреватели, выдерживающие температуру более 1000°C без деформации.
Системы защиты от коррозии: герметичность клапанов и насосов нефтехимического оборудования устойчива к коррозии кислотами, щелочами и солями.
Медицинское и полупроводниковое оборудование: Керамические проводники для имплантируемых устройств (например, кардиостимуляторов) и электрические компоненты проводников сигналов в вакуумных камерах для производства чипов.
Инструкция по применению
- Частичный разряд ≤5pC при 1,1 разном номинальном напряжении (если не указано иное)
- Соответствует DL/T538-2006 (Устройство для указания наличия высокого напряжения)
- Размеры на заказ
- Защищать от повреждений, влаги и загрязнения
- Соответствует стандарту JBT10305-2001 (Технические условия для изолятора органического материала в высоковольтных оборудованиях напряжением от 3,6 кВ до 40,5 кВ)
- Для районов ниже 100 метров или районов на большой высоте укажите в примечаниях к порядку
