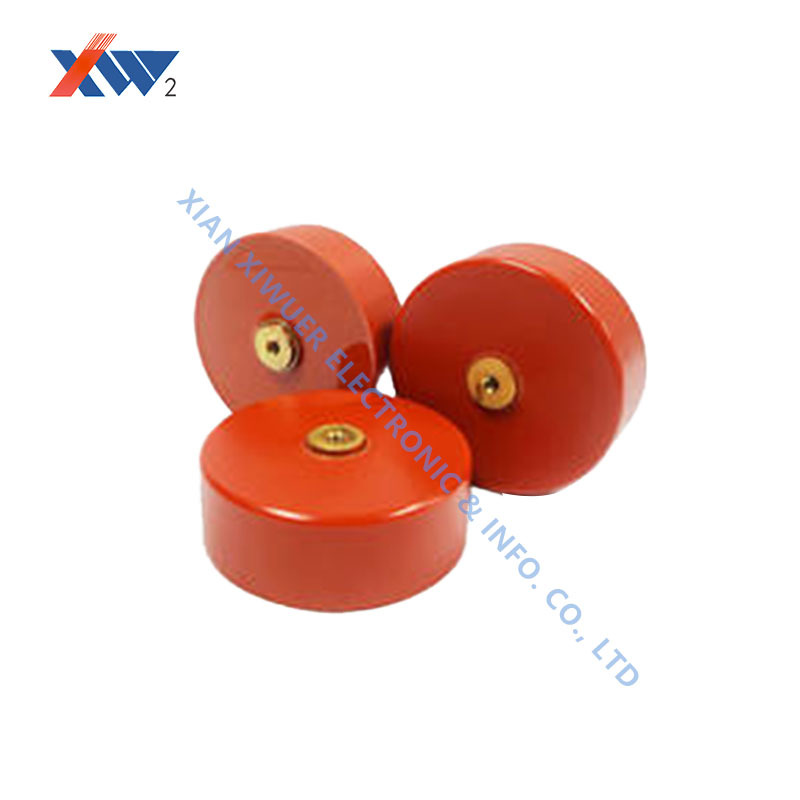

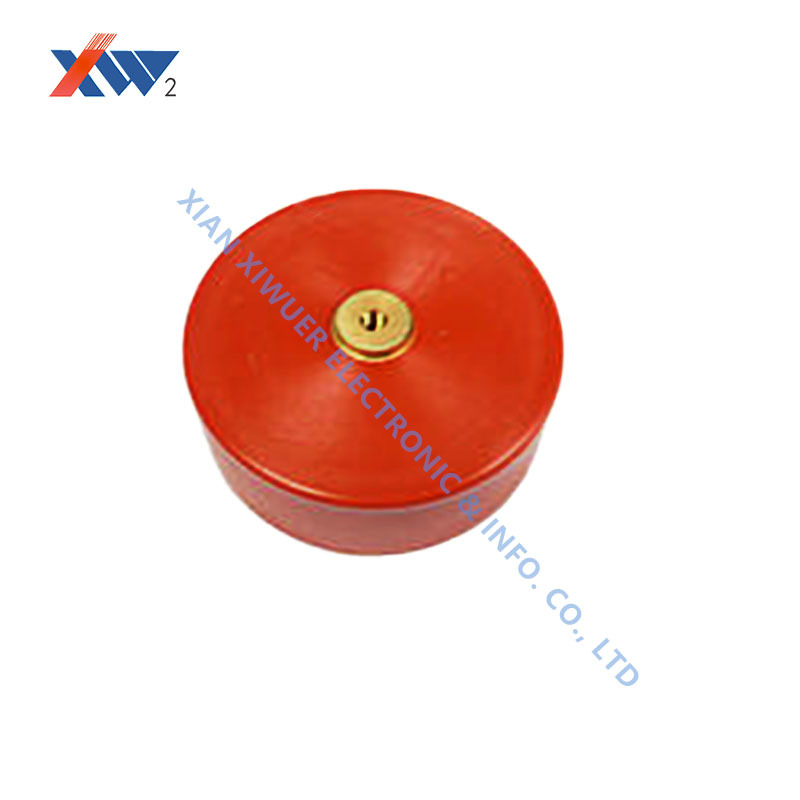

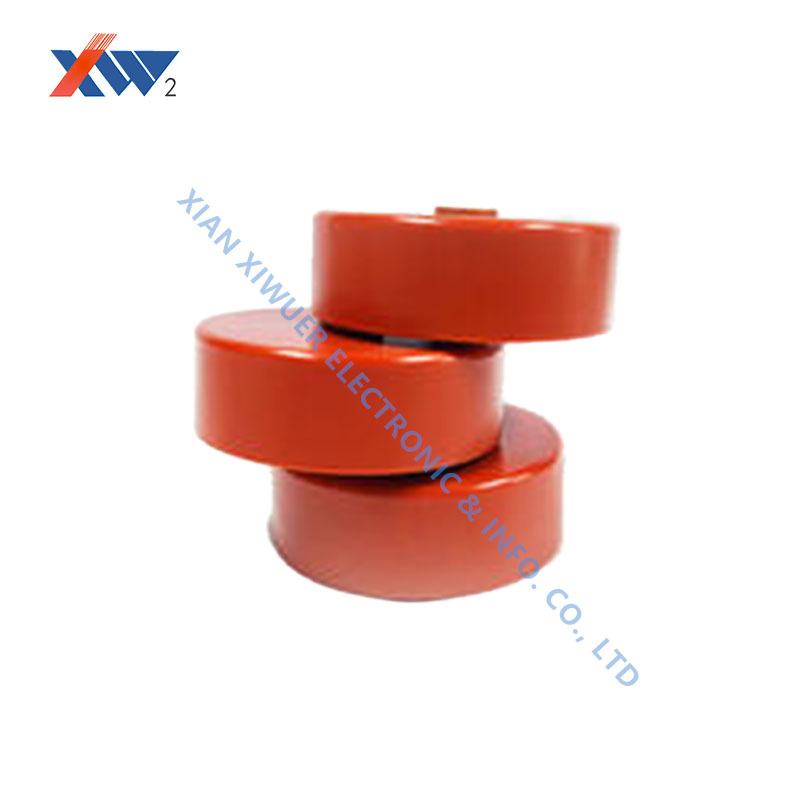

Керамический конденсатор высокого напряжения 20 кВ 2000 пФ

Название бренда:	XIWUER
Номер модели:	20 кВ-200PF
MOQ:	1 кусок
Цена:	Подлежит переговорам
Условия оплаты:	L/C, T/T.
Возможность поставки:	4 000 000 ПК год

Detail Information

Описание продукта

Detail Information

Место происхождения:

XIAN, SHANNXI КИТАЙ

Сертификация:

ISO9001,ISO14001,OHSAS18001

Рассеивание:

0 фунтов.0040

Выдерживая напряжение тока:

1,5UR ● 1 мин

Устойчивость к изоляции:

≧ 1,0 × 105 МОм

Измерение (мм):

45*19*23*12*5

Упаковывая детали:

Картон

Поставка способности:

4 000 000 ПК год

Выделить:

Керамический конденсатор высокого напряжения 20 кВ

Конденсатор дверной ручки 2000pF

Конденсатор высокого напряжения 45x19 мм

Описание продукта

Керамический конденсатор высокого напряжения 20 кВ-2000 пФ

Обзор продукции

Ультравысоковольтные керамические конденсаторы являются важными компонентами для специализированных промышленных приложений, предлагая высокое выдерживающее напряжение, низкие потери,и исключительная производительность в сценариях высокого пикового тока и быстрого пульсового разряда.

Основные применения

Импульсная мощность и лазерное оборудование
Медицинские системы визуализации
Машины для промышленной обработки
Трансмиссия электроэнергии и энергетическая инфраструктура
Научные исследования и специализированные промышленные применения

Технические спецификации

Нет, нет, нет.	Спецификация	Рассеивание	Выдерживает напряжение	Сопротивление изоляции	Размеры (мм)
1	20 кВ-2000 пФ	≤ 0.0040	1.5Ur● 1 минуту	≥1,0 x 105MΩ	Д: 45 Д: 19 Д: 23 Д: 12 М:5
2	20 кВ-10000 пФ	≤ 0.0040	1.5Ur● 1 минуту	≥1,0 x 105MΩ	Д:65 Д:15 Д:19 Д:12 М:5
3	20 кВ-18000 пФ	≤ 0.0040	1.5Ur● 1 минуту	≥1,0 x 105MΩ	Д:80 Д:17 Д:25 Д:12 М:5
4	30 кВ-1000 пФ	≤ 0.0040	1.5Ur● 1 минуту	≥1,0 x 105MΩ	Д: 45 Д: 24 Д: 32 Д: 12 М:4
5	30 кВ-2700 пФ	≤ 0.0040	1.5Ur● 1 минуту	≥1,0 x 105MΩ	Д: 60 Д: 20 Д: 28 Д: 12 М:4
6	30 кВ-12000 пФ	≤ 0.0040	1.5Ur● 1 минуту	≥1,0 x 105MΩ	Д: 45 Д: 19 Д: 23 Д: 12 М:5
7	40 кВ-150 пФ	≤ 0.0040	1.5Ur● 1 минуту	≥1,0 x 105MΩ	Д:74 Д:18 Д:26 Д:12 М:5
8	40 кВ-500 пФ	≤ 0.0040	1.5Ur● 1 минуту	≥1,0 x 105MΩ	Д.28: Д.33: Д.41: Д.8: М:4
9	40 кВ-7500 пФ	≤ 0.0040	1.5Ur● 1 минуту	≥1,0 x 105MΩ	Д:80 Д:24 Д:29 Д:12 М:6
10	40 кВ-10000 пФ	≤ 0.0040	1.5Ur● 1 минуту	≥1,0 x 105MΩ	Д:80 Д:22 Д:26 Д:16 М:5
11	50 кВ-1000 пФ	≤ 0.0040	1.5Ur● 1 минуту	≥1,0 x 105MΩ	Д:50 Д:30 Д:34 Д:12 М:4
12	50 кВ-1000 пФ	≤ 0.0040	1.5Ur● 1 минуту	≥1,0 x 105MΩ	Д-32: Д-37: Д-31: Д-16: М:5
13	50 кВ-1000 пФ	≤ 0.0040	1.5Ur● 1 минуту	≥1,0 x 105MΩ	Д:80 Д:31 Д:35 Д:16 М:5
14	50 кВ-1000 пФ	≤ 0.0040	1.5Ur● 1 минуту	≥1,0 x 105MΩ	Д:50 Д:31 Д:34 Д:12 М:5
15	50 кВ-1000 пФ	≤ 0.0040	1.5Ur● 1 минуту	≥1,0 x 105MΩ	Д:65 H:32 Д:35 Д:16 М:5
16	50 кВ-1000 пФ	≤ 0.0040	1.5Ur● 1 минуту	≥1,0 x 105MΩ	Д: 50 Д: 54 Д: 58 Д: 12 М:5
17	100 кВ-2000 пФ	≤ 0.0040	1.5Ur● 1 минуту	≥1,0 x 105MΩ	Д-51: Д-32: Д-35: Д-16: М:5
18	100 кВ-1500 пФ(Тип изолятора)	≤ 0.0040	1.5Ur● 1 минуту	≥1,0 x 105MΩ	Д:68 ‒ Д:36 ‒ Д:40 ‒ Д:16 М:5
19	150 кВ-820 пФ	≤ 0.0040	1.5Ur● 1 минуту	≥1,0 x 105MΩ	Д:65 H:95 L:100 Д:12 М:5
20	200 кВ-600 пФ	≤ 0.0040	1.5Ur● 1 минуту	≥1,0 x 105MΩ	Д:50 Д:90 Д:94 Д:16 М:5

Руководящие принципы отбора

Высоковольтные керамические конденсаторы требуют тщательного выбора и обращения с ними.

Маржина напряжения:Рабочее напряжение должно быть значительно ниже номинального напряжения, учитывая условия пиковых импульсов.
Термоуправление:Правильное рассеивание тепла имеет важное значение для высокочастотных/высокоточных приложений
Характеристики частоты:Производительность варьируется в зависимости от диэлектрического материала - см. подробные спецификации
Соответствие требованиям безопасности:Все проектирование, установка и эксплуатация должны соответствовать строгим правилам безопасности квалифицированным персоналом.
