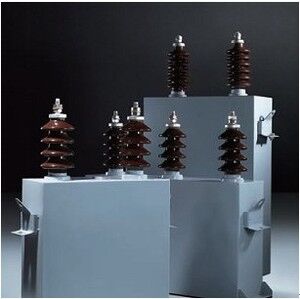

Водяной электрический нагревательный конденсатор с номинальным напряжением 0,75-1,2 кВ и частотой 40-24 000 Гц для высоковольтных применений

• Отклонение емкости: ±10%. Отношение максимального к минимальному значению емкости для каждой фазы и группы не должно превышать 1,1.
• Тангенс угла диэлектрических потерь tanδ (для полностью пленочного диэлектрика) при номинальном напряжении Un и 20°C:
  • Un ≤ 1 кВ: tanδ ≤ 0,0015
  • Un > 1 кВ: tanδ ≤ 0,0012
• Прочность изоляции: Выдерживает испытательное напряжение 1 кВ промышленной частоты в течение 1 минуты между клеммами и корпусом.
• Температура охлаждающей воды на входе не должна превышать 30°C.
  • Для конденсаторов с Qn ≤ 1000 квар, расход воды ≥ 4 л/мин
  • Для конденсаторов с Qn ≥ 1000 квар, расход воды ≥ 6 л/мин
• Длительное рабочее перенапряжение (не более 4 часов в течение 24 часов) не должно превышать 1,1Un.
• Длительный рабочий перегрузка по току (включая гармонические токи) не должна превышать 1,35In.
• Внутренняя установка, высота над уровнем моря не более 1000 м.
• Температура окружающего воздуха в месте установки и эксплуатации не должна превышать 50°C.
• Место установки должно быть свободно от сильных механических вибраций, вредных газов/паров и взрывоопасной пыли.
• Водяные электрические нагревательные конденсаторы серий RWM и RFM с полностью пленочным диэлектриком соответствуют JB71

В основном используется в управляемых или регулируемых системах переменного тока с номинальным напряжением не более 3,6 кВ и частотой от 40 до 24 000 Гц. Специально разработан для улучшения коэффициента мощности в оборудовании для индукционного нагрева, плавления и перемешивания, или литья, а также в аналогичных применениях.

Электрический нагревательный конденсатор состоит из следующих основных компонентов:

• Сердцевина: Сердцевина состоит из нескольких параллельных элементов. Каждый конденсаторный элемент намотан из конденсаторной бумаги (диэлектрик) и алюминиевых проводников (пластин). Все пластины элементов выступают за диэлектрик. Одна пластина приварена к трубе охлаждающей воды, которая соединяется с заземляющим штырем или заземляющей пластиной на крышке, служащей общим выводом для этой пластины.
• Вторая пластина изолирована от корпуса. Она соединяется с шиной через соединительную пластину и выводится через фарфоровую втулку на крышке.
• Корпус: Корпус прямоугольный, с приваренными с обеих сторон проушинами для подъема. На крышке имеется фарфоровая втулка с маркированным стержнем и заземляющим штырем или заземляющей пластиной.

• Конденсаторы должны устанавливаться без вибрации. Разрешается установка рядом с нагревателями при условии, что негорючие материалы образуют сплошную перегородку вокруг конденсаторов или конденсаторы размещены в отдельных металлических шкафах.
• Для предотвращения повреждения труб охлаждающей воды конденсаторов температура окружающей среды в месте установки не должна опускаться ниже ±2°C.
• Конденсаторы должны устанавливаться вертикально (фарфоровые изоляторы вверх). Перемещение конденсаторов за фарфоровые изоляторы категорически запрещено. Соблюдайте минимальное расстояние 20 мм между конденсаторами.
• Соединения между трубами охлаждающей воды конденсаторов и между трубами охлаждающей воды и трубами источника воды должны осуществляться гибкими резиновыми шлангами. Трубы охлаждающей воды могут быть соединены последовательно, но не более трех конденсаторов. Дренажные трубы не должны быть закрыты и должны располагаться в легко наблюдаемых местах для постоянного контроля слива воды.
• Температура охлаждающей воды на входе не должна превышать +30°C, а на выходе - +35°C.
• При последовательном соединении нескольких труб охлаждающей воды (не более трех единиц) регулируйте давление и расход воды для поддержания разницы температур между входящей и выходящей водой, обеспечивая, чтобы температура на выходе не превышала +35°C. Давление на входе охлаждающей воды не должно превышать 4 атмосферы.
• В случае прерывания подачи воды из-за неисправности немедленно отключите питание конденсатора. При выводе конденсатора из эксплуатации из-за неисправности полностью слейте всю воду из труб охлаждающей воды.
• При использовании нескольких групповых выводов параллельно на конденсаторе используйте гибкие соединительные пластины. Основной выходной вывод должен быть подключен от гибкой соединительной пластины, а не от какого-либо отдельного группового вывода. Площадь поперечного сечения соединительной пластины должна быть не менее 2,5 см².
• Если напряжение в линии превышает номинальное напряжение конденсатора, отрегулируйте количество последовательно соединенных конденсаторов или соедините выводы последовательно работающих конденсаторов параллельно.
