Керамический конденсатор высокого напряжения (VDIS Ceramics) для систем 3,6 кВ ≈ 40,5 кВ с ультранизким частичным разрядом и высоким сопротивлением изоляции

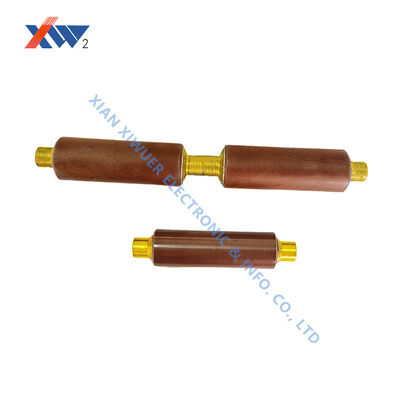

  • High Voltage Ceramic Capacitor Rod (VDIS Ceramics) for 3.6kV–40.5kV Systems with Ultra-low Partial Discharge and High Insulation Resistance
  • High Voltage Ceramic Capacitor Rod (VDIS Ceramics) for 3.6kV–40.5kV Systems with Ultra-low Partial Discharge and High Insulation Resistance
  • High Voltage Ceramic Capacitor Rod (VDIS Ceramics) for 3.6kV–40.5kV Systems with Ultra-low Partial Discharge and High Insulation Resistance
  • High Voltage Ceramic Capacitor Rod (VDIS Ceramics) for 3.6kV–40.5kV Systems with Ultra-low Partial Discharge and High Insulation Resistance
Место происхождения СИАНЬ, КИТАЙ
Фирменное наименование XIWUER
Сертификация ISO9001,ISO14001,ISO45001,CCC
Номер модели КТ8-2-24кВ-500пФ
Количество мин заказа 100
Цена Подлежит переговорам
Упаковывая детали Картонная коробка
Время доставки 25~30 рабочих дней
Условия оплаты Л/К, Т/Т
Поставка способности 3000000 шт в год
Подробная информация о продукте
Тип монтажа Через дыру Номинальное напряжение 2000В
Диапазон рабочих температур 50℃~+125℃ Емкость от 10пФ до 1мкФ
Измерение T: 22,0 мм Выдерживать напряжения тока 70kV, 50Hz ·1min
Номинальное напряжение от 100 В до 10 кВ Диэлектрическое losse 1V, (20-25) ℃ 1KHz < 0,0040
Жизнь 10 лет Приложения Источники питания высокого напряжения, импульсные цепи, медицинское оборудование
Название продукта Керамический конденсатор высокого напряжения Свинцовый провод Φ0.48mm
Приложение полива, краска, силикат zirconia Емкость на 1V, 1kHz, ℃ 150PF±10% (20-25)
Прекращение действия Олово/свинец или бессвинцовый
Оставьте сообщение
Характер продукции
Керамические конденсаторные стержни (VDIS Ceramics) для устройств индикации присутствия высокого напряжения | 3,6–40,5 кВ
Обзор продукта

Наши высокопроизводительныекерамические конденсаторные стержни (керамика VDIS)представляют собой прецизионные основные компоненты для устройств индикации наличия высокого напряжения (VPIS/VDIS) в распределительных устройствах среднего напряжения (MV). Эти стержни, разработанные для удовлетворения строгих требований систем напряжением от 3,6 до 40,5 кВ, обеспечивают точное определение напряжения со сверхнизким уровнем частичных разрядов, стабильное сопротивление изоляции и надежную долгосрочную работу.

Наши стержни VDIS, изготовленные из высококачественных керамических диэлектрических материалов, обеспечивают стабильные значения емкости, низкие диэлектрические потери и превосходную температурную стабильность, что делает их идеальными для сборки оборудования среднего напряжения как внутри, так и вне помещений.

Ключевые особенности
  • Диапазон напряжения:от 3,6 кВ до 40,5 кВ, охватывающий все распространенные приложения среднего напряжения
  • Сверхнизкий частичный разряд: ≤ 10 пКл при указанном испытательном напряжении (до 5 пКл при 1,1× номинальном напряжении)
  • Чрезвычайно низкие диэлектрические потери: ≤ 0,0040 (тестировано при 1 кГц, 1 В)
  • Высокое сопротивление изоляции: ≥ 1,0×10⁵ МОм (1 В постоянного тока / 1 мин)
  • Отличная способность выдерживать грозовые импульсы (пиковое напряжение до 185 кВ)
  • Температурные характеристики: в наличии серия 2D4 (Y5T), 2B4 (Y5P), DL.
  • Варианты резьбы по индивидуальному заказу: M4, M5, M6, M8, M10, M12, M16.
  • Нестандартные размеры и значения емкости доступны по запросу.
  • СоответствуетДЛ/Т538-2006иДЖБ/Т10305-2001стандарты
Приложения
  • Устройства индикации наличия высокого напряжения (VPIS/VDIS)
  • Емкостные датчики напряжения и делители напряжения
  • Распределительные устройства среднего напряжения (СН), кольцевые силовые блоки (RMU) и шкафы
  • Измерительные трансформаторы, отлитые из эпоксидной смолы
  • Системы распределения электроэнергии 3,6 кВ / 7,2 кВ / 12 кВ / 24 кВ / 40,5 кВ
Технические характеристики
Параметр Подробности
Номинальное напряжение 3,6 кВ переменного тока, 7,2 кВ переменного тока, 12 кВ переменного тока, 24 кВ переменного тока, 40,5 кВ переменного тока
Номинальный диапазон емкости от 4 пФ до 500 пФ (настраиваемый)
Диэлектрические потери ≤ 0,0040 (1 кГц, 1 В ±0,2 В)
Сопротивление изоляции ≥ 1,0×10⁵ МОм (1 В постоянного тока / 1 мин)
Частичный разряд ≤ 10 пКл / ≤ 5 пКл (при указанных испытательных напряжениях)
Устойчивость к молниеносным импульсам От 40 до 185 кВ (волна 1,2/5 мкс)
Стандарт испытаний ДЛ/Т538-2006, ДЖБ/Т10305-2001
