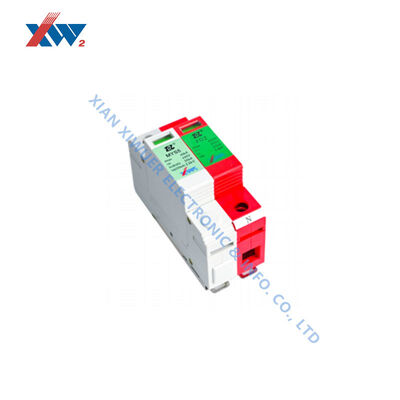

Модульное устройство защиты от перенапряжения системы TT TN 1 1-контурный грозозащитный разрядник однофазной линии электропередачи

Разработанное для систем TT и TN, это устройство защиты от перенапряжения 1P + NPE использует схему 1 + 1 для защиты линий L-N и N-PE при 230 В. Он обрабатывает номинальный ток 20 кА и максимальный ток разряда 40 кА,с защитой до 1.5кВ и 25 нс. 35мм DIN рельс подходит для шкафов TN-S.

Обзор продукции

ВУстройство защиты от перенапряжения серии MYS5-385/20-1P+NPE (SPD)является высокопроизводительным устройством защиты от молнии и перенапряжения, специально разработанным для низковольтных систем распределения электроэнергии.Этот продукт строго соответствует стандартам EN 61643-11 и IEC 61643-11Устройство имеет конфигурацию проводки 1P+NPE с номинальным напряжением переменного тока 230 В (50/60 Гц).Эффективно защищает линии L-N и N-PE, что делает его подходящим для однофазных систем TN-S и других систем заземления, обеспечивая надежный барьер защиты от молнии для оборудования ниже по течению.

Отличная электрозащитная производительность

С точки зрения основных электрических параметров эта серия демонстрирует выдающиеся возможности разряда и ограничения напряжения.8/20μs) для линий L-N и N-PE до 20kA, а максимальный ток разряда (Imax) достигает 40kA, что позволяет легко выдерживать сильные приливы молнии или удары электросети.Полюс L-N контролируется при ≤1.9 кВ, в то время как столб Н-ПЭ низок до ≤1,5 кВ, обеспечивая подавление остаточного напряжения в безопасном диапазоне.≤ 25 нс для L-N и ≤ 100 нс для N-PEОн быстро проводит и разряжает в тот самый момент, когда происходит временное перенапряжение, защищая чувствительное оборудование.

Прочный физический дизайн и адаптивность к окружающей среде

Проектирование этой серии SPD полностью учитывает требования к установке промышленных и гражданских распределительных ящиков.корпус изготавливается из термопластичного материала, соответствующего UL 94 V-0 степени задержки пламениОн имеет широкий диапазон температур работы и может стабильно работать в экстремальных условиях от -40°C до +70°C.Для проводки, он поддерживает поперечные сечения проводников от 1,5 мм2 до 35 мм2 (привязанный провод) / 25 мм2 (гибкий провод).и он имеет четкое зелено-красное двуцветное состояние работы и окно указания неисправности для удобного обычного осмотра и технического обслуживания.

Интеллектуальный мониторинг и дифференцированные преимущества (NS Version)

Эта серия предлагает две дополнительные модели: стандартную версию (MYS5-385/20-1P+NPE) и версию умной дистанционной сигнализации (MYS5-385/20-1P+NPE (NS)).Оба полностью идентичны по основным параметрам защиты от молнии, но(NS) версия дополнительно оснащена дистанционным сигнальным терминалом с плавающим коммутаторомЭтот дистанционный интерфейс сигнализации поддерживает мощность переключения переменного тока 125VAC/1A и мощность переключения постоянного тока 30VDC/0.5A (пересечение соединительного провода: 0.2mm2, винт M2, крутящий момент 0.25Nm).С помощью этой функции дистанционной сигнализации, персонал по эксплуатации и техническому обслуживанию может удаленно передавать состояние неисправности СПД (например, повреждение или сбой) в систему мониторинга или устройство сигнализации,достижение интеллектуального и удаленного управления оборудованием для защиты от молнииЭто особенно подходит для сценариев с чрезвычайно высокими требованиями к надежности системы, такими как неконтролируемые базовые станции и шкафы управления промышленной автоматизации.
